OG Trafo Merkezi Nedir? Orta Gerilim Trafo Merkezlerinin Görevleri, Bileşenleri ve Kullanım Alanları

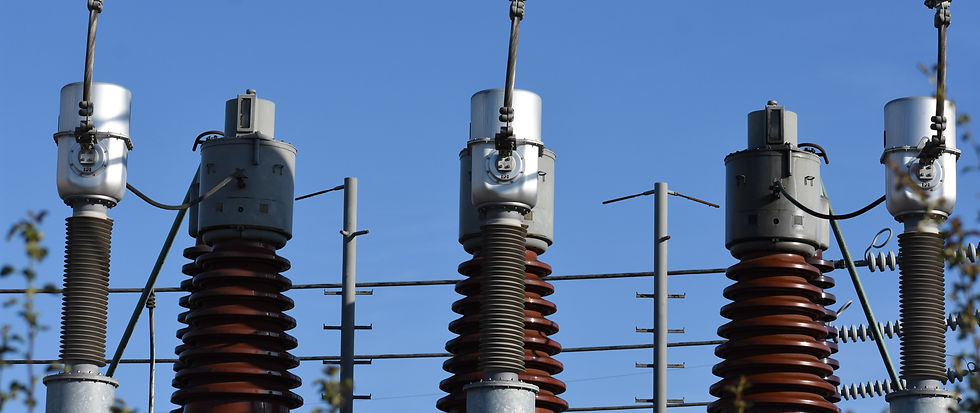

OG Trafo Merkezi Nedir?

OG (Orta Gerilim) Trafo Merkezi, elektrik enerjisinin orta gerilim seviyesinde güvenli bir şekilde alınmasını, dönüştürülmesini, korunmasını ve dağıtılmasını sağlayan elektrik tesisidir. Bu merkezler, elektrik dağıtım şebekesi ile endüstriyel tesisler, organize sanayi bölgeleri, ticari yapılar ve büyük ölçekli işletmeler arasında enerji aktarımını sağlayan en önemli altyapı elemanlarından biridir. Trafo merkezleri, elektrik enerjisinin farklı gerilim seviyelerine dönüştürülmesini ve güvenli şekilde dağıtılmasını sağlayan tesisler olarak tanımlanmaktadır.

Türkiye'de orta gerilim tesisleri genellikle 34,5 kV gerilim seviyesinde işletilir. Dağıtım şebekesinden alınan orta gerilim enerjisi, güç transformatörleri aracılığıyla 400/230 Volt alçak gerilime dönüştürülerek fabrikalar, üretim tesisleri, alışveriş merkezleri, hastaneler ve diğer büyük tüketicilere güvenli şekilde ulaştırılır.

OG Trafo Merkezi Ne İşe Yarar?

Bir orta gerilim trafo merkezinin temel amacı yalnızca gerilim dönüşümü yapmak değildir. Aynı zamanda elektrik sisteminin güvenli, kesintisiz ve verimli çalışmasını sağlayan birçok önemli görevi yerine getirir.

Başlıca görevleri şunlardır:

• Orta gerilim enerjisinin güvenli şekilde alınması

• Enerjinin alçak gerilime dönüştürülmesi

• Elektrik sisteminin kısa devre ve aşırı akımlara karşı korunması

• Enerjinin farklı panolara ve yük merkezlerine dağıtılması

• Ölçme ve izleme işlemlerinin gerçekleştirilmesi

• İşletme güvenliğinin sağlanması

• Enerji sürekliliğinin korunması

Bu nedenle OG trafo merkezleri, modern sanayi tesislerinin ve büyük ölçekli ticari yapıların enerji altyapısının vazgeçilmez bir parçasıdır.

OG Trafo Merkezi Nerelerde Kullanılır?

Orta gerilim trafo merkezleri, yüksek güç tüketen tesislerin bulunduğu birçok sektörde kullanılmaktadır.

En yaygın kullanım alanları şunlardır:

• Organize Sanayi Bölgeleri

• Fabrikalar

• Üretim tesisleri

• Çimento fabrikaları

• Demir-çelik tesisleri

• Gıda üretim tesisleri

• Kimya sanayi

• Hastaneler

• Üniversite kampüsleri

• Alışveriş merkezleri

• Veri merkezleri

• Oteller

• Havalimanları

• Limanlar

• Güneş Enerji Santralleri (GES)

• Rüzgâr Enerji Santralleri (RES)

• Büyük konut projeleri

Elektrik tüketiminin yüksek olduğu tesislerde, enerji doğrudan alçak gerilim yerine orta gerilim seviyesinde alınarak daha verimli ve güvenilir bir dağıtım sağlanır.

OG Trafo Merkezinin Temel Bileşenleri

Bir orta gerilim trafo merkezi; primer ve sekonder sistemlerden oluşan birçok ekipmanı bir araya getirir.

Orta Gerilim Hücreleri

OG hücreleri, orta gerilim enerjisinin güvenli şekilde kontrol edilmesini sağlayan anahtarlama ekipmanlarıdır.

En yaygın kullanılan hücre tipleri:

• Metalclad Hücreler

• RMU (Ring Main Unit)

• Modüler Hücreler

• Gaz Yalıtımlı Hücreler

Bu ekipmanlar enerji girişini, çıkışını ve koruma fonksiyonlarını yerine getirir.

Güç Transformatörü

Trafo merkezi içerisinde bulunan güç transformatörü, orta gerilim enerjisini tesisin ihtiyaç duyduğu alçak gerilim seviyesine dönüştürür.

Transformatör seçimi;

• Kurulu güç

• Yük profili

• Kısa devre gücü

• Gelecekteki kapasite artışı

gibi kriterlere göre belirlenir.

Koruma Röleleri

Koruma röleleri sistemde oluşabilecek arızaları milisaniyeler içerisinde algılar ve kesicileri devreye alarak tesisi korur.

Kesiciler

Kesiciler;

• Kısa devre

• Aşırı yük

• Toprak arızası

gibi durumlarda enerji akışını güvenli şekilde keser.

Ölçü Trafoları

Akım trafoları (CT) ve gerilim trafoları (VT), ölçüm ve koruma sistemlerinin doğru çalışmasını sağlar.

Topraklama Sistemi

Topraklama sistemi;

• İnsan güvenliğini sağlar.

• Dokunma gerilimlerini sınırlar.

• Arıza akımlarını güvenli şekilde toprağa iletir.

• Elektrik ekipmanlarını korur.

OG Trafo Merkezi Kurulum Süreci

Başarılı bir orta gerilim trafo merkezi kurulumu planlı bir mühendislik sürecini gerektirir.

1. Keşif ve Enerji Analizi

İlk aşamada;

• Elektrik yükü hesaplanır.

• Güç ihtiyacı belirlenir.

• Dağıtım şirketi bağlantı şartları incelenir.

• Yerleşim planı hazırlanır.

2. Projelendirme

Mühendislik aşamasında;

• Tek hat şemaları hazırlanır.

• OG hücre yerleşimleri planlanır.

• Kablo kesit hesapları yapılır.

• Topraklama projeleri hazırlanır.

• Koruma röle koordinasyonu oluşturulur.

3. Altyapı Çalışmaları

Kurulum öncesinde;

• Beton temel

• Kablo kanalları

• Topraklama ağı

• Trafo platformu

• Kontrol odası

hazırlanır.

4. Ekipman Montajı

Montaj aşamasında;

• OG hücreleri

• Güç trafosu

• AG panoları

• Kablo bağlantıları

• Topraklama sistemi

• Koruma sistemleri

projelere uygun şekilde monte edilir.

5. Test ve Devreye Alma

Enerji verilmeden önce;

• İzolasyon testleri

• Röle testleri

• Primer testler

• Sekonder testler

• Topraklama ölçümleri

• Fonksiyon testleri

tamamlanır.

Tüm testlerin başarıyla sonuçlanmasının ardından tesis işletmeye alınır.

OG Trafo Merkezi Kurulumunda Dikkat Edilmesi Gerekenler

Başarılı bir proje için aşağıdaki kriterler önem taşır:

• Doğru güç hesabı yapılmalıdır.

• Gelecekteki kapasite artışı planlanmalıdır.

• Uluslararası standartlara uygun ekipman tercih edilmelidir.

• Topraklama sistemi doğru tasarlanmalıdır.

• İş sağlığı ve güvenliği kurallarına eksiksiz uyulmalıdır.

• Test ve devreye alma işlemleri eksiksiz tamamlanmalıdır.

Akdeniz EDS Enerji ile Anahtar Teslim OG Trafo Merkezi Çözümleri

Orta gerilim trafo merkezleri, yalnızca ekipman montajından ibaret değildir. Mühendislik, proje yönetimi, saha uygulamaları, kalite kontrol, test ve devreye alma süreçlerinin bir bütün olarak yürütülmesini gerektirir.

Akdeniz EDS Enerji, Türkiye genelinde gerçekleştirdiği orta gerilim projelerinde; OG trafo merkezi projelendirme, enerji nakil hattı bağlantıları, OG hücre montajı, güç transformatörü kurulumu, koruma sistemleri, test ve devreye alma hizmetlerini anahtar teslim olarak sunmaktadır. Deneyimli mühendis kadrosu ve teknik ekibiyle projeleri ilgili teknik şartnamelere ve yürürlükteki standartlara uygun şekilde tamamlayarak güvenilir enerji altyapıları oluşturmayı hedeflemektedir.

Sıkça Sorulan Sorular

OG trafo merkezi nedir?

OG trafo merkezi, orta gerilim seviyesindeki elektrik enerjisinin güvenli şekilde alınmasını, dönüştürülmesini, korunmasını ve dağıtılmasını sağlayan elektrik tesisidir.

OG trafo merkezi hangi gerilim seviyesinde çalışır?

Türkiye'de orta gerilim dağıtım sistemlerinde en yaygın gerilim seviyesi 34,5 kV'tur. Dağıtım şebekesinden alınan enerji, tesis ihtiyacına göre alçak gerilime dönüştürülür.

Hangi işletmeler OG trafo merkezine ihtiyaç duyar?

Fabrikalar, organize sanayi bölgeleri, alışveriş merkezleri, hastaneler, veri merkezleri, enerji santralleri ve yüksek güç tüketen ticari tesisler orta gerilim trafo merkezlerinden yararlanır.

OG trafo merkezi ile YG trafo merkezi arasındaki fark nedir?

OG trafo merkezleri, elektrik dağıtım şebekesi ile son kullanıcı tesisleri arasında görev yaparken; yüksek gerilim (YG) trafo merkezleri, enerji iletim sisteminde daha yüksek gerilim seviyelerinde çalışır ve iletim altyapısının bir parçasıdır.

OG trafo merkezi kurulumu ne kadar sürer?

Projenin büyüklüğüne, saha koşullarına ve ekipman temin süresine bağlı olarak kurulum süresi değişebilir. Anahtar teslim projelerde mühendislik, inşaat, montaj ve test aşamalarının planlı şekilde yürütülmesi proje başarısı açısından kritik öneme sahiptir.
